    3864.05 Guttannen Tschingelmad Transitgas Standseilbahn 2

    TransitgasTransitgas Standseilbahn Nummer 2 Tschingelmad

    Die 164 Kilometer lange Transitgas - Gasleitung führt von Wallbach östlich von Basel quer durch die Alpen bis zum Griespass an der italienischen Grenze. Durch diese Röhre wird das Erdgas von den Gasfeldern in den Niederlanden nach Italien transportiert.


    Den genauen Plan mit dem Stollen von Transitgas im Gelände finden Sie auf dieser Karte im Bundesarchiv:
    https://www.youtube.com/watch?v=ZRTtOdeuCUg


    Für diese Alpendurchquerung gibt es zwischen Innertkirchen und der Grenze beim Griespass 5 steile Schrägschächte. Seit 1973 sind dort entlang der Pipeline in Nord-Süd-Richtung die folgenden 5 Standseilbahnen der Mathias Streiff AG in Betrieb:

    1) 3862.02 Innertkirchen Innre Urweid Schlagbächli - Grosswald Standseilbahn 1 Urweid
    2) 3864.05 Handegg Steinegg - Gelmer Standseilbahn 2 Tschingelmad
    3) 3864.06 Chüenzentennlen - Gärstenegg Standseilbahn 3 Gelmer
    4) 3999.01 Oberwald Läger - Engi Standseilbahn 4 Oberwald
    5) 3988.02 Altstafel Stocke - Mändeli Griessee Standseilbahn 5 Gries

    Plan Stollen Transitgas mit den genauen Standorten der 5 Standseilbahnen

    Im Jahr 2003 wurde diese Standseilbahn komplett erneuert und erhielt einen neuen Wagen und einen neuen Antrieb.

    Die Fahrgeschwindigkeit beträgt 0,63 Meter / Sekunde. Es dürfen maximal 6 Personen mitfahren. Das Fahrzeug
    mit dem Materialwagen, Personenwagen und Bremswagen fährt seitlich geführt an einer Führungsschiene.
    Die Fangbremse befindet sich in diesem speziellen Bremswagen und wirkt auf ein Bremsseil entlang der Strecke.
    Da diese Standseilbahn mit gummibereiften Rädern auf einer Betonfahrbahn fährt, sind Zangenbremsen unmöglich.

    Bei allen 5 Standseilbahnen befindet sich der spezielle Antrieb und die hydraulische Zugseilspannvorrichtung
    (viele Fotos bei der Standseilbahn 3999.01) in der Talstation seitlich von der Standseilbahn.

    Talstation: Handegg Steinegg (1217 m)
    Karte anzeigen
    Bergstation: Gelmer (1426 m)
    Karte anzeigen
    Länge: 555 m
    Anlage: Standseilbahn 1 Wagen, 1 umlaufendes Zugseil, Antrieb in der Talstation, Hersteller Streiff
    Eröffnung: 1973
    Stilllegung: in Betrieb
    Verwendung: Industrie Gasleitung Transitgas, nicht öffentlich
    Videos: Videos der technisch identischen Anlage 3999.01:
    Video komplette Bergfahrt
    Video komplette Talfahrt
    Video genaue Strecke der Gasleitung der Transitgas
    Dank: Ich möchte mich ganz herzlich beim Bundesarchiv in Bern und beim Staatsarchiv Wallis für die gute Zusammenarbeit bei der Erstellung dieser Dokumentation über die Standseilbahn Transitgas Tschingelmad bedanken. Herzlichen Dank !

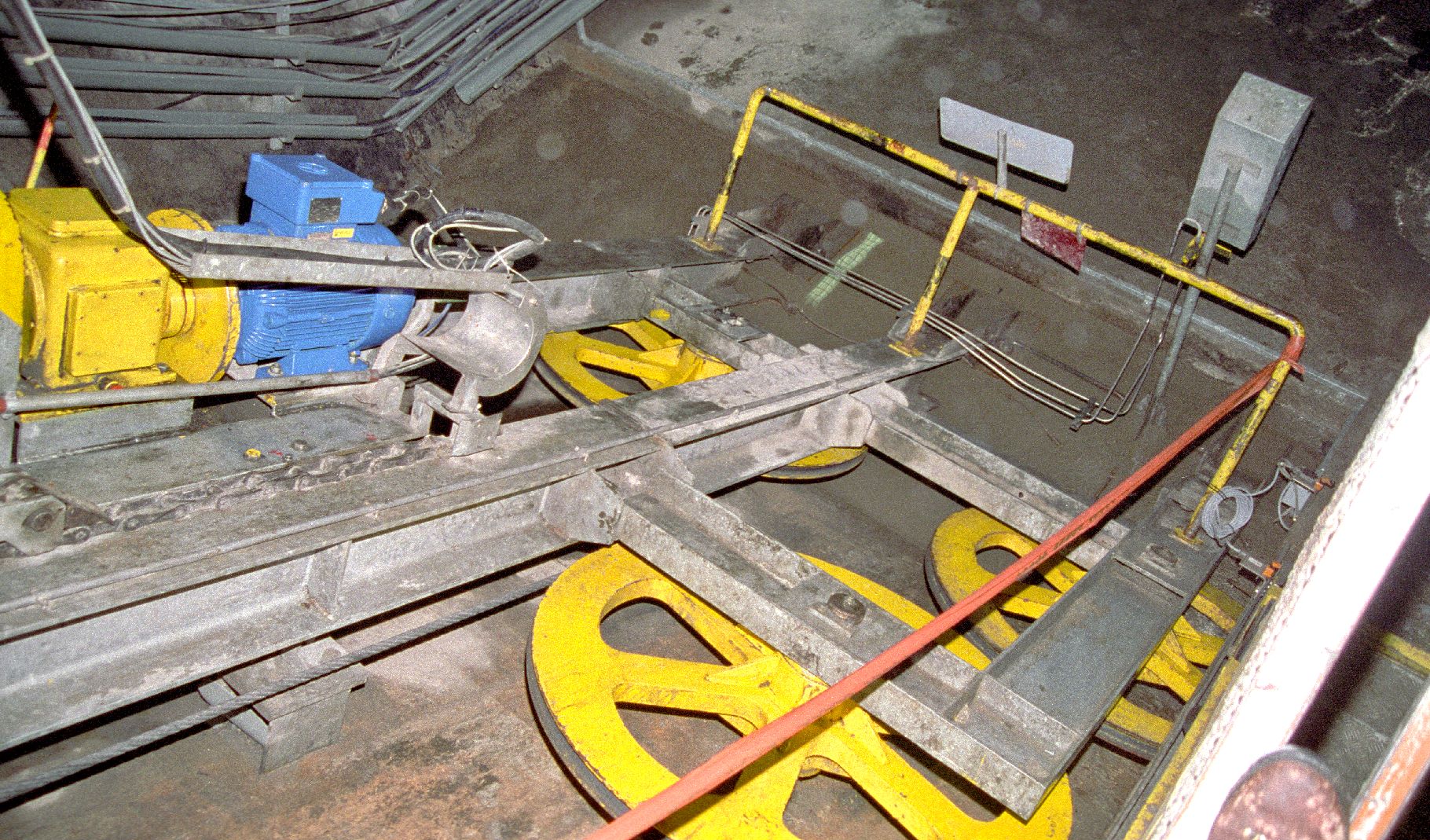

    Transitgas Standseilbahn 2 Tschingelmad erste Standseilbahn 1973-2003 Foto Archiv standseilbahnen.ch

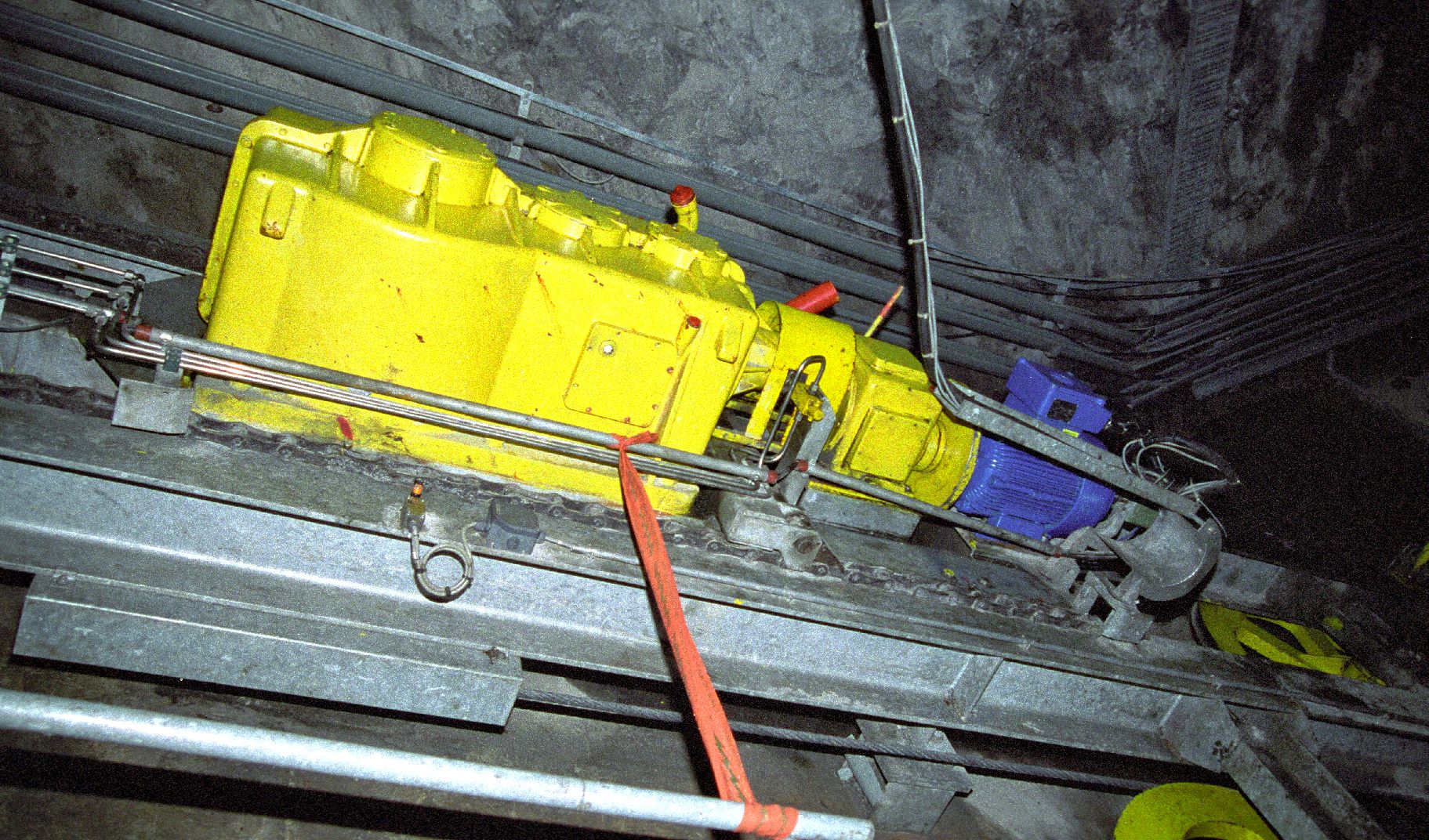

    Transitgas Standseilbahn 2 Tschingelmad erste Standseilbahn 1973-2003 Foto Archiv standseilbahnen.ch

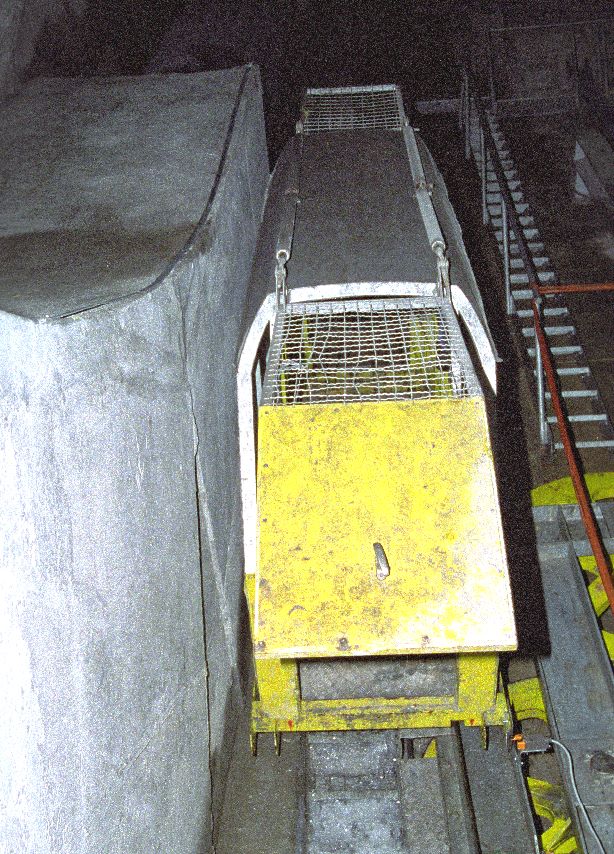

    Transitgas Standseilbahn 2 Tschingelmad erste Standseilbahn 1973-2003 Foto Archiv standseilbahnen.ch

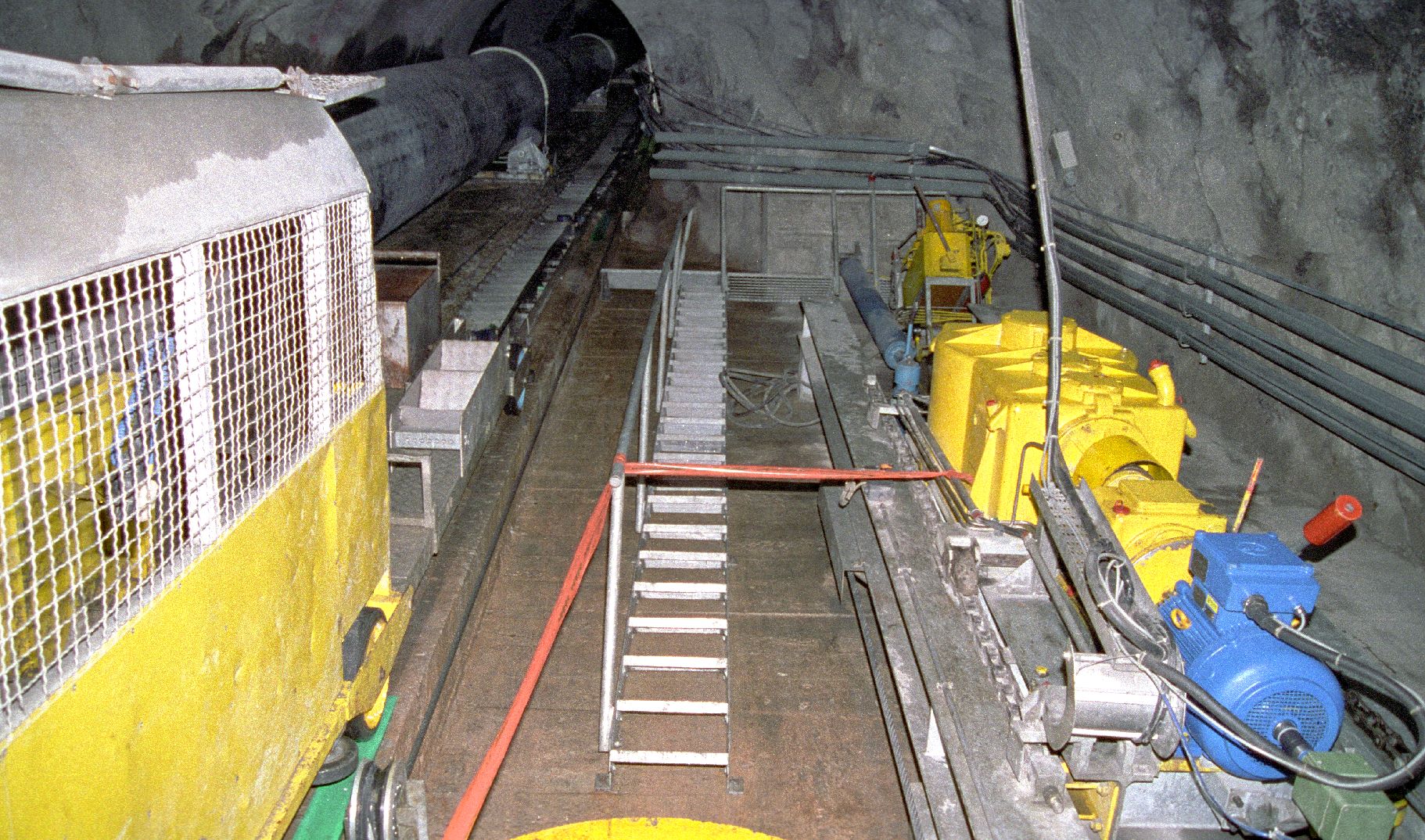

    Transitgas Standseilbahn Tschingelmad erste Standseilbahn 1973-2003 Foto Archiv standseilbahnen.ch

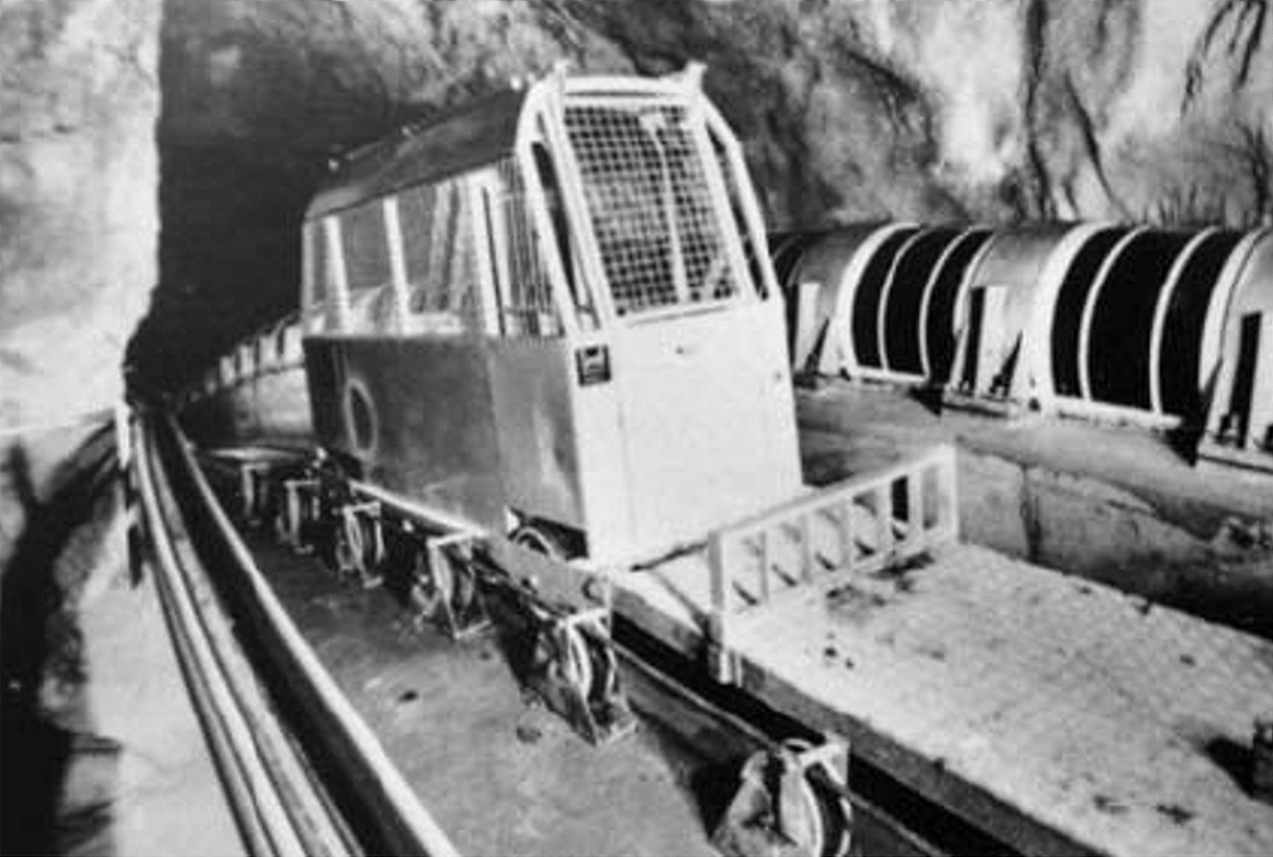

    Transitgas Standseilbahn 2 Tschingelmad erste Standseilbahn 1973-2003 Foto Archiv standseilbahnen.ch

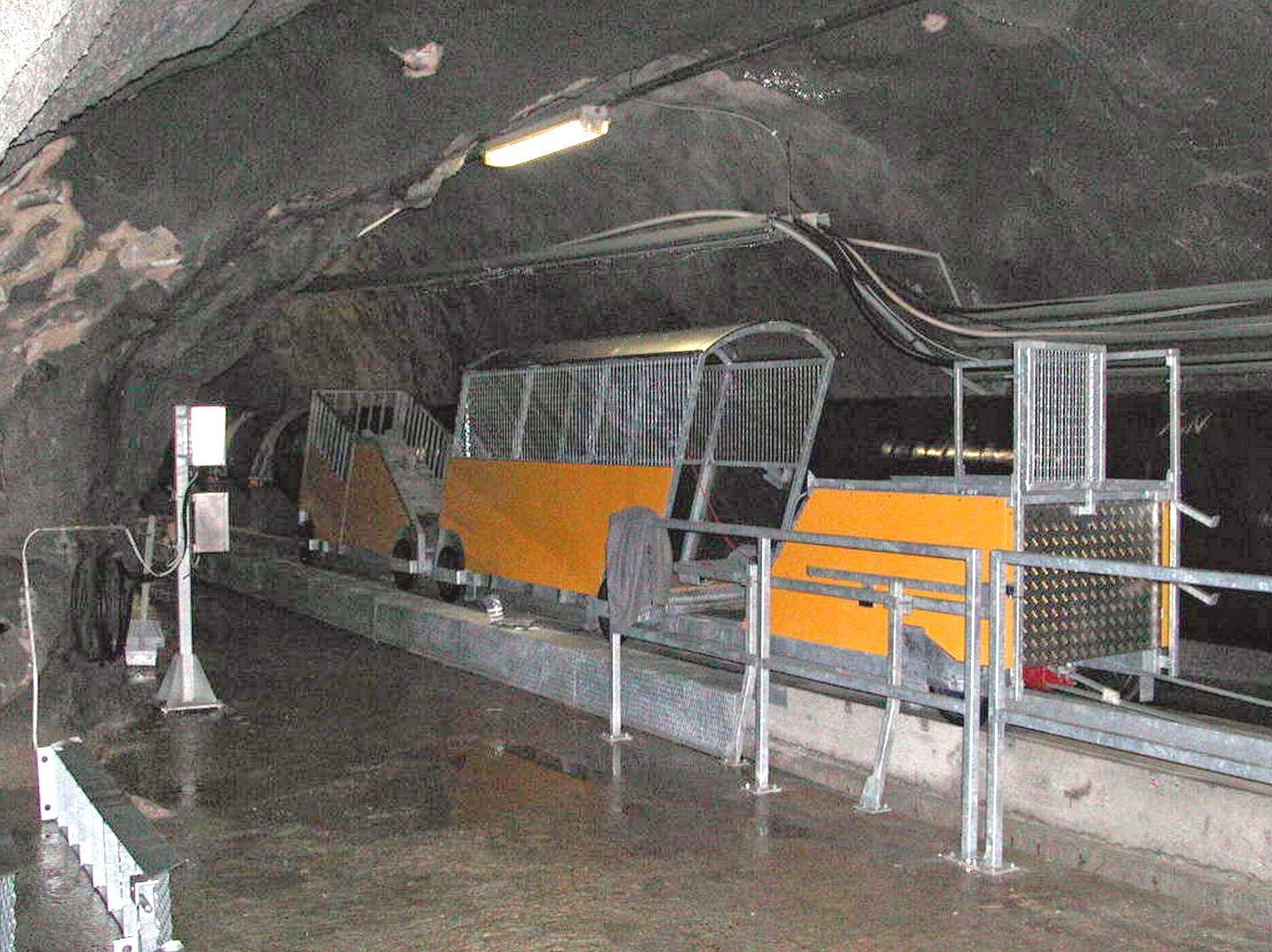

    Transitgas Standseilbahn 2 Tschingelmad aktueller Wagen seit 2003 Foto Archiv standseilbahnen.ch

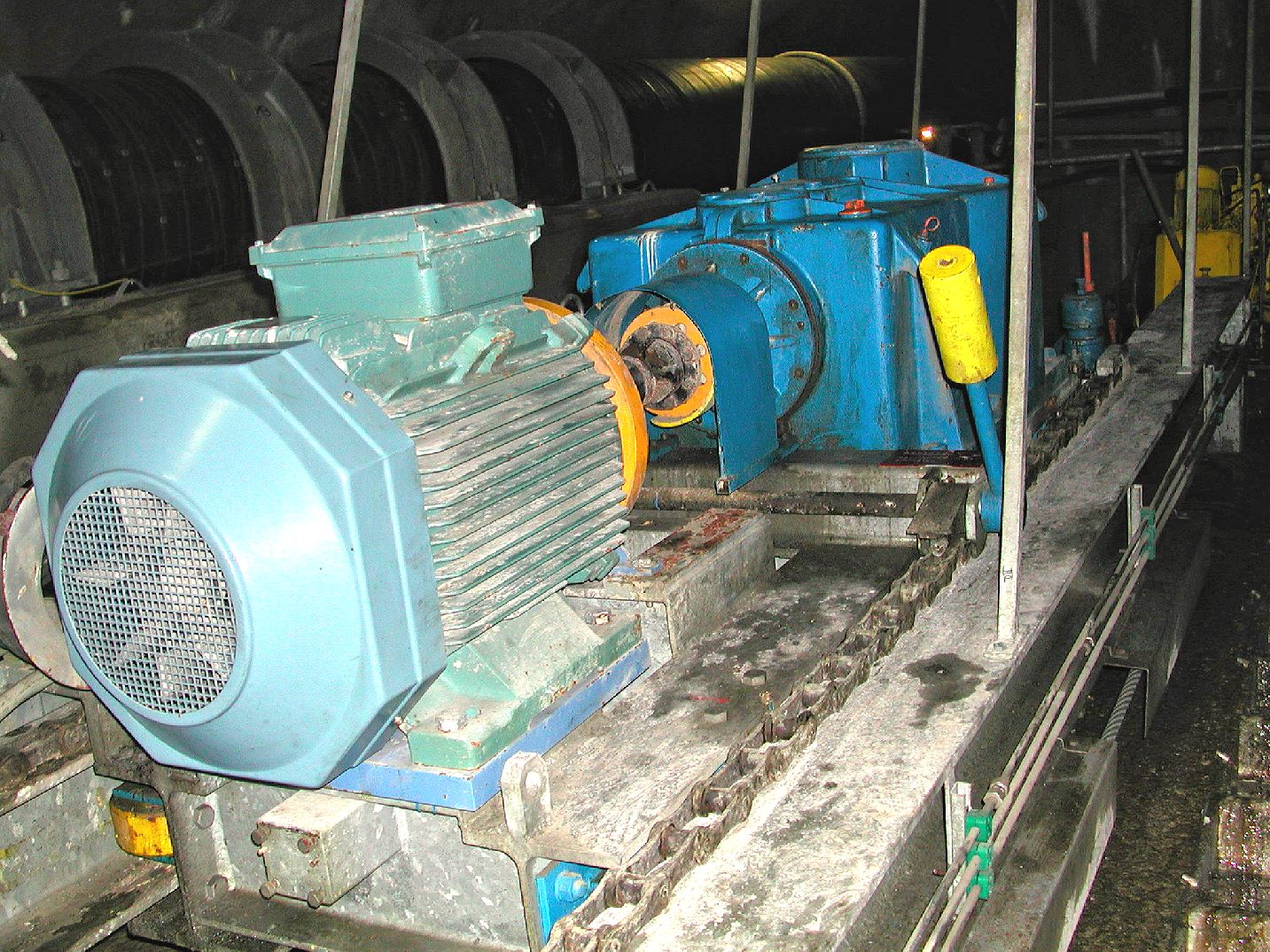

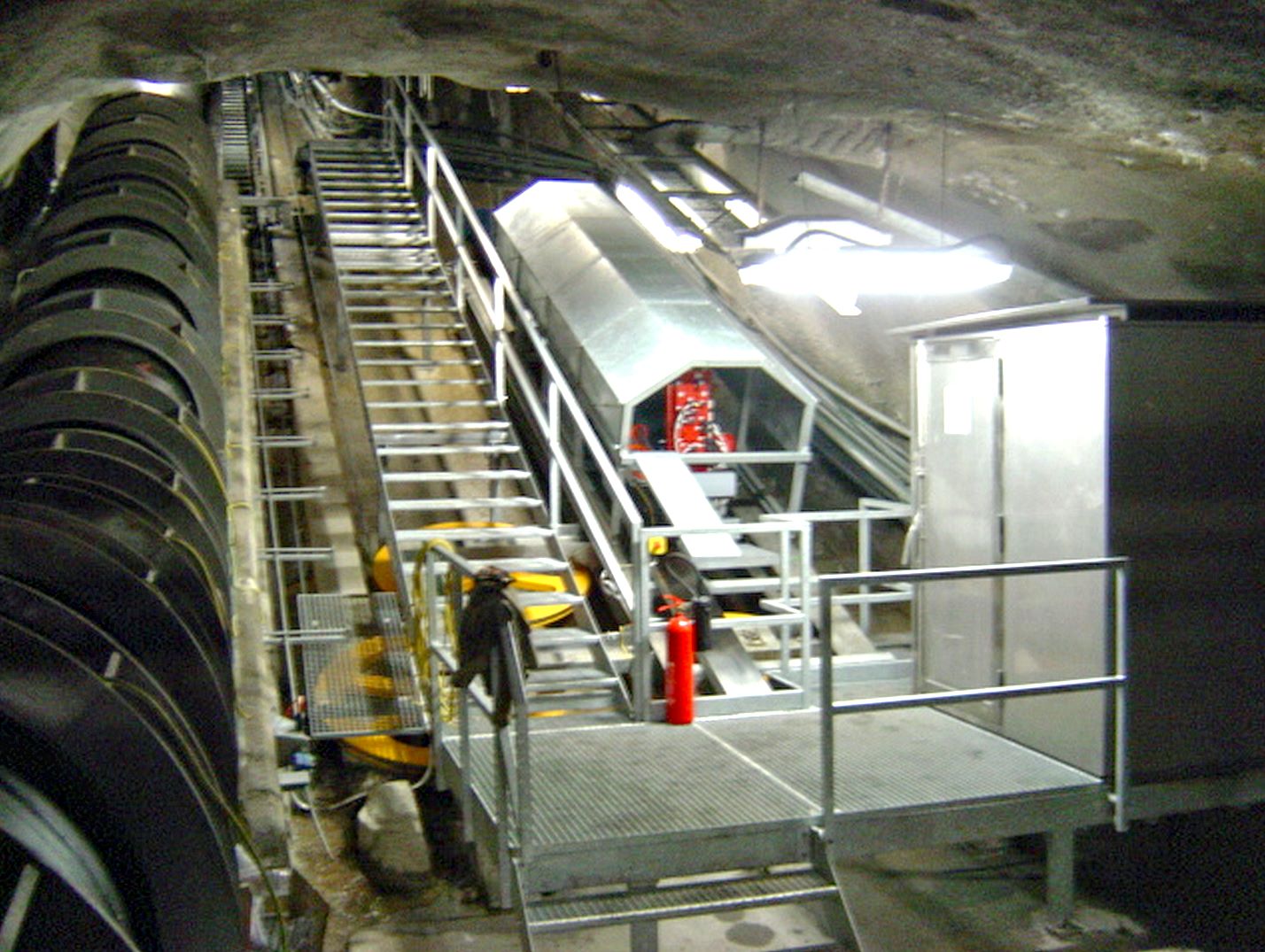

    Transitgas Standseilbahn 2 Tschingelmad Foto Archiv standseilbahnen.ch

    Die Pipeline quer durch die Schweiz (Transitgas)

    Höhenprofil der Gasleitung (Transitgas)
